之前咱们聊过光伏电站AGC/AVC、光功率预测系统...这些设备既不生产电，也不运输电，但它们却时时刻刻在影响光伏电站的发电和输电。
我们把这类设备统称为光伏电力二次系统。
就像人没了大脑和神经，哪怕胳膊腿都好好的，也没法正常活动。光伏电站也是一个道理，一次系统就好比支撑身体的骨骼和肌肉，而二次系统才是让电站聪明、智能起来的核心所在。
光伏电力二次系统是啥？
光伏电力二次系统，简单说就是“不直接产生、输送电能，但能通过监测、保护、传输等功能控制光伏电站一次设备，让电站安全、高效运行的所有设备的总称”。
这么说可能有点悬，咱们先分清两个概念：
一次系统是干活的，比如光伏组件负责发电，逆变器负责直流转交流，箱变负责升压，它们直接参与电能的产生和传输；
而二次系统是指挥和保护的，它通过采集数据、发出指令、切断故障，确保一次系统不出错、不受伤，还能根据调度要求灵活调整。
它的核心功能可概括为"监控、保护、传输"三个维度：
🔻实时监控与数据采集：利用传感器和通信设备，持续收集光伏电站的电压、电流、发电功率等运行数据。
这些数据能帮助工作人员及时掌握电站运行状况，做出合理的维护和管理决策。
🔻故障诊断与保护：当光伏电站出现电压过高、频率过低等异常情况时，系统会迅速反应，自动断开有问题的电路。
有效避免设备因故障受损，防止小问题演变成影响整个电网运行的大事故。
🔻电网协调与优化：按照电网调度部门的要求，调整光伏电站的发电功率。
通过这种方式，让光伏电站发出的电能够更好地融入电网，保障整个电力系统稳定运行。
光伏电站电力二次系统的重要性不言而喻。
那么，光伏电力二次系统的设备都有哪些呢？
计算机监控系统
光伏电站的计算机监控系统（SCADA），是专门用来监控和管理光伏电站运行的自动化系统。
它整合了传感器、通信网络和计算机技术，能实时采集、传输和处理光伏电站设备的运行数据，给电站管理者提供全方位的监控、分析和控制功能。
SCADA系统的关键作用，在于它可以集中管理分散在电站各处的设备，保障光伏电站高效运行，出现故障时能快速处理。
🔸具体工作过程是这样的：
1️⃣通过布置在电站各个角落的传感器和通信线路，实时采集2000多个数据点的信息。
这些数据涵盖的范围很广，小到组件汇流箱的电流、逆变器的温度，大到并网点的电压、频率，甚至连光伏场区的风速、辐照度都能采集到。

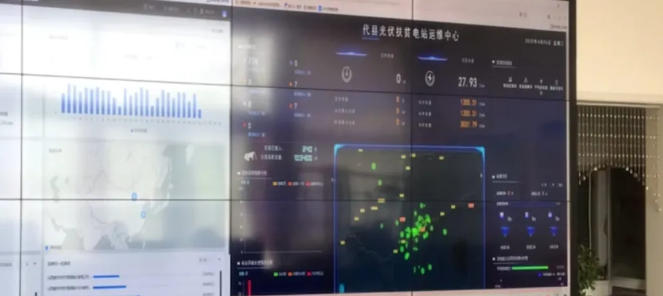

2️⃣采集到的数据会统一传输到中控室的监控主机，转换成直观的曲线和数字。
这样一来，运维人员不用到现场，在监控室就能知道哪一串组件电流不正常、哪一台逆变器运行有异常。
举个例子，之前有个电站通过SCADA系统监测到，某区域组件电压比正常数值低了3%。工作人员收到提示后去现场检查，发现是汇流箱接线松动。及时处理这个问题，避免了因长时间发热引发火灾的风险。
可以说，电站日常运维中绝大部分的决策，都得依靠SCADA系统提供的实时数据。
继电保护系统
当电站发现异常时，继电保护系统就是急救医生。
它实时监测设备的电流、电压等数据。
一旦发生短路、过流、过压这些故障，像逆变器直流侧接地、箱变瓦斯浓度超标这种情况，能在极短时间内，也就是几毫秒内，给断路器下达指令，让它跳闸，及时断开有问题的电路。
这么做既能保护设备和现场人员的安全，还能尽量缩小停电范围，减少停电时长。
光伏电站里的继电保护装置，一般由测量单元、比较单元、执行单元和通信单元构成：
1️⃣测量单元：通过电流互感器和电压互感器，采集被保护线路的电气数据，比如电流数值、电压大小、相位角等，再把这些数据传输给比较单元。
2️⃣比较单元：收到数据后，和预先设定好的保护阈值进行对比。一旦发现测量参数超过了设定值，就会向执行单元发送动作信号。
3️⃣执行单元：接收到信号后，会驱动断路器或开关设备动作，把故障线路隔离出来。
光功率预测系统
它整合卫星云图、现场辐照度传感器数据、历史及实时气象数据、光伏电站运行数据，还有数值天气预报这些信息，
通过内置算法模型，就能算出未来15分钟到7天的发电量。短期预测，也就是0到4小时内的，准确率能超85%；中长期，1到7天的预测，准确率大概80%。
具体来说，电网调度会依据光功率预测系统的预测来制定接纳计划。
系统将预测结果按调度规范要求上报给电力调度机构之后，电网的实时调度统筹安排常规电源和光伏发电的协调配合，提高电网的消纳能力。
所以说这些预测数据作用可大了，电网调度、电力市场交易、电站运行优化和风险控制都得靠它。
AGC/AVC系统
AGC（自动发电控制）和AVC（自动电压控制）系统是光伏电站的调节器，负责调节电站的有功/无功功率，以满足电网调度指令。
🔸AGC的主要任务是保障电网频率稳定，具体做法是调节光伏电站的有功功率输出，让电网的有功功率供应和需求保持平衡。
光伏电站一般通过调整逆变器组的输出功率，或者搭配储能系统来完成AGC调节，这样既能稳定频率、符合并网标准，也能参与电力市场交易。
在实际工作中，AGC系统通过控制光伏逆变器的功率输出，来满足用户不断变化的用电需求，保障电网安全运行。
🔸AVC的关键目标是把电网节点电压控制在安全区间内，优化电网的无功功率分布，降低线路损耗。
光伏电站可以利用逆变器的无功调节功能，配合SVG（无功补偿装置）以及有载调压变压器等设备，实现AVC调节，从而稳定电网电压、满足并网条件、减少损耗并提升系统稳定性。
对于光伏电站来说，这两个系统是获得“并网资格”的基础——现在大部分地区要求，10MW以上电站必须具备AGC/AVC功能。
电量采集装置
电量采集装置是电站的财务会计。
电量采集装置通过专门设备采集电度表数据，精准记录逆变器和并网点发电量，误差控制在0.1kWh以内。
装置内置防篡改技术，确保数据真实可靠，采集到的数据会直接上传至调度端，作为电站电量计量和电费结算的重要依据。
该装置由电能采集终端、电能质量在线监测设备等组成，能够实时监测并网点电压、电流等参数，保障电能质量符合国家标准。
同时，这些装置会实时记录发电量数据。一方面，这些数据是结算电费的重要依据；另一方面，它们还能帮助我们分析电站的运行性能，为后续优化管理提供数据支持。
信息申报系统
信息申报系统主要干的事儿，就是把光伏电站的运行数据、出现的故障情况，统统报送给电网调度中心。
这套系统一般由后台监控系统、远动通讯屏、调度数据网屏这些设备组成。
通过远动装置，把电站内电网调度中心需要的数据传过去，这样调度中心就能远程监控电站，也能及时获取数据。
每天，信息申报系统都会自动给电网调度发送数据，像发电量、设备运行状态这些。比如说，昨天电站一共发了5.2万度电，现在所有逆变器都在正常工作。
信息申报系统传的数据准不准，对电网调度做决策影响特别大。所以在设计和运行这套系统的时候，必须严格按照相关标准和规范来。
调度数据网
调度数据网作为专用通信通道，主要承担电网自动化信息、调度指令、继电保护及安全自动装置控制信息的传输任务。
这个系统主要依靠工业以太网交换机、光纤通信模块等设备，实现数据的快速、稳定传输。
要知道，调度数据网运行是否稳定，直接关系到光伏电站远程监控和控制的效果，所以它的设计、维护都得严格遵循技术标准。
根据要求，调度数据网每年的可用时长要达到99.9%。要是出现中断，电站很可能会被要求暂停并网。
